Bilder samt installationsanvisning och elschema på Volvo RTI 1998

Klicka på bilderna för större bilder

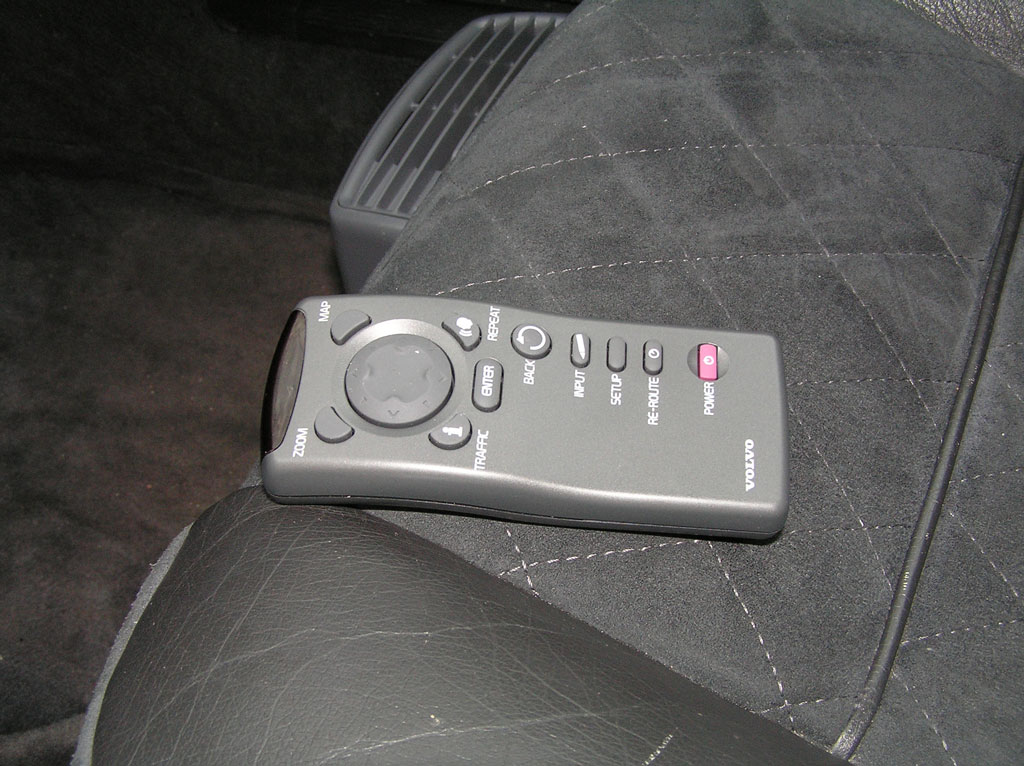

Fjärrkontroll

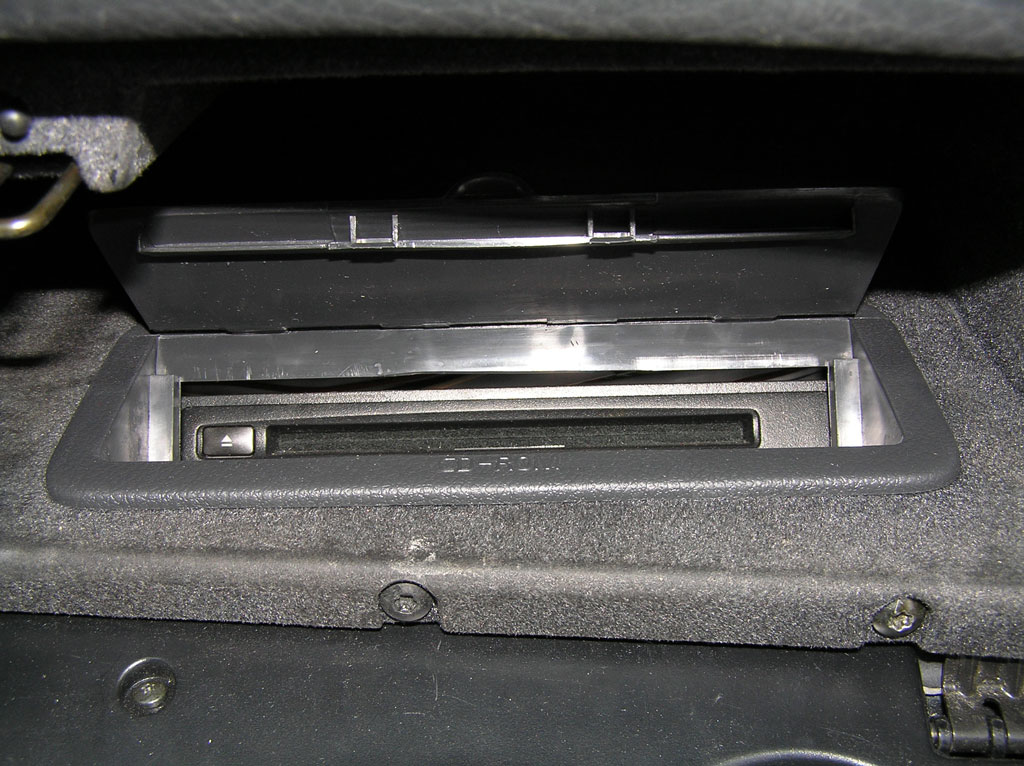

Cd rom läsaren synlig i handsfacket

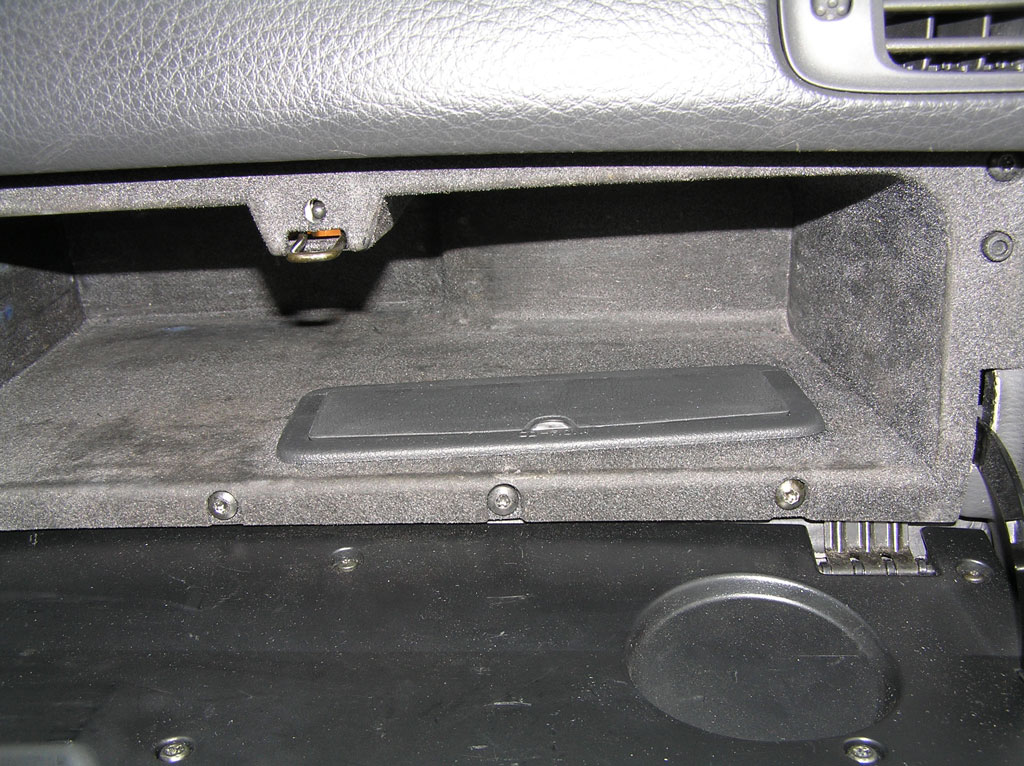

Handsfacket med lucka för cd

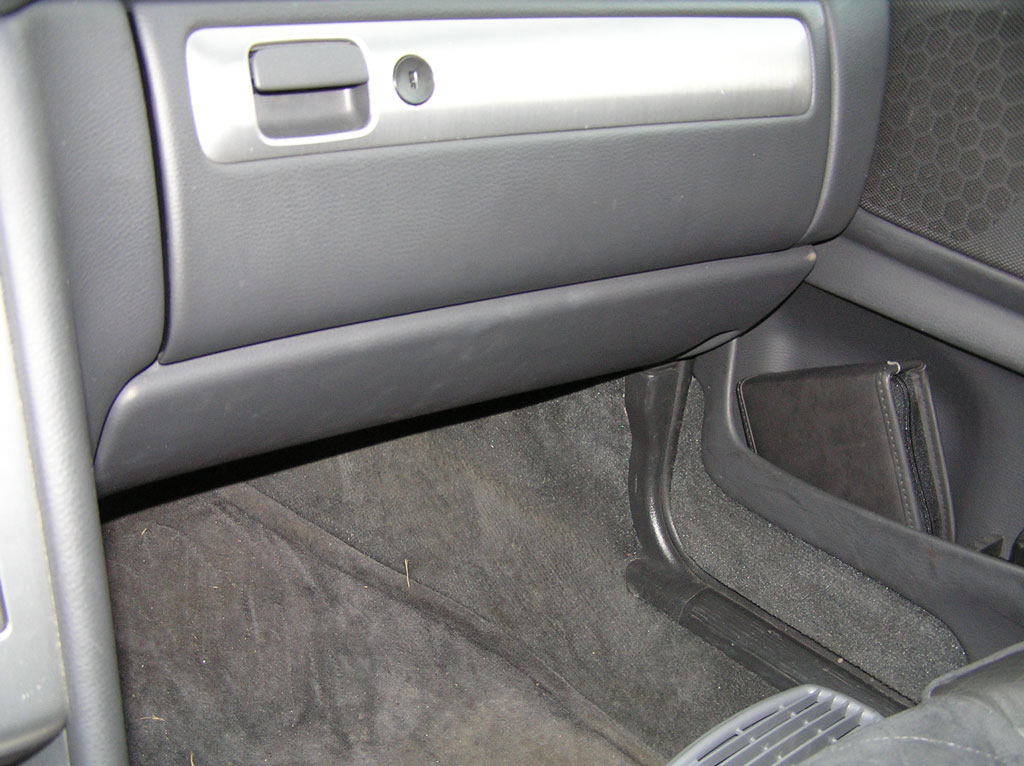

Panel under handsfack utan fack (slät)

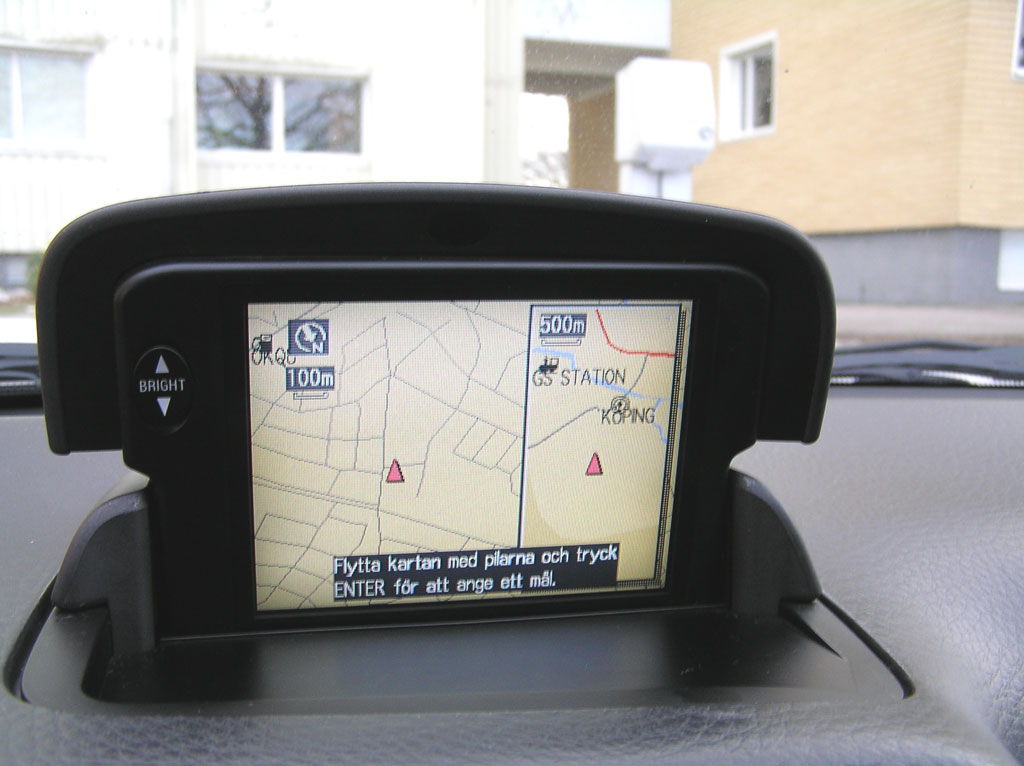

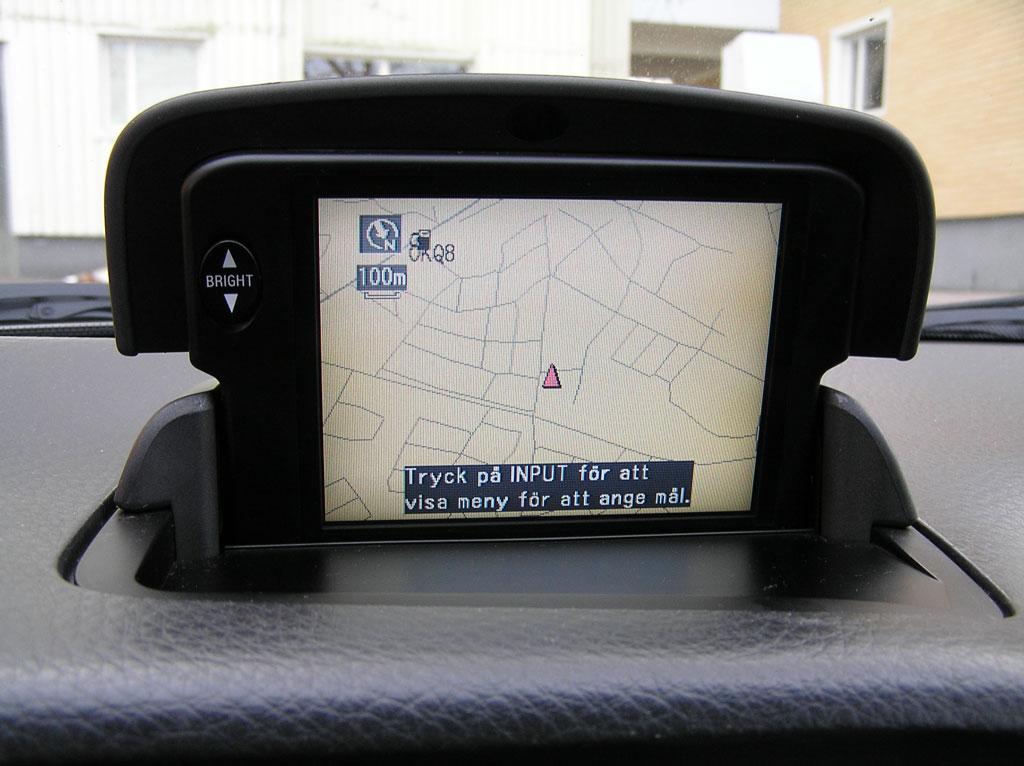

Display

Display zoom

Display TMC info

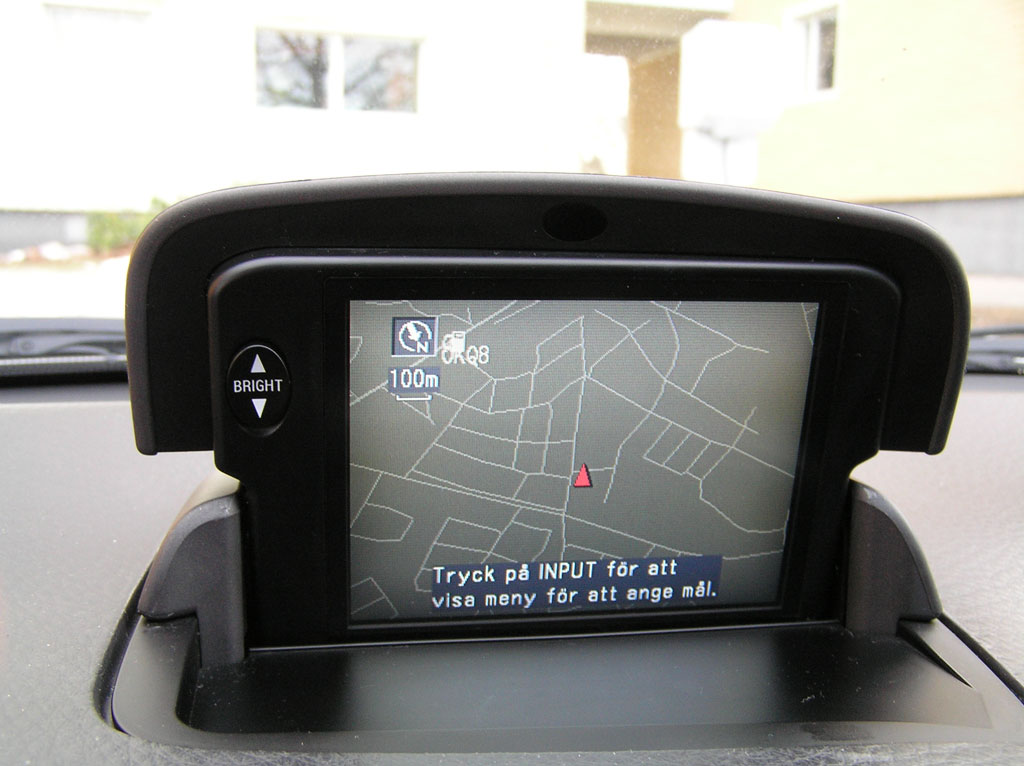

Display i nattläge

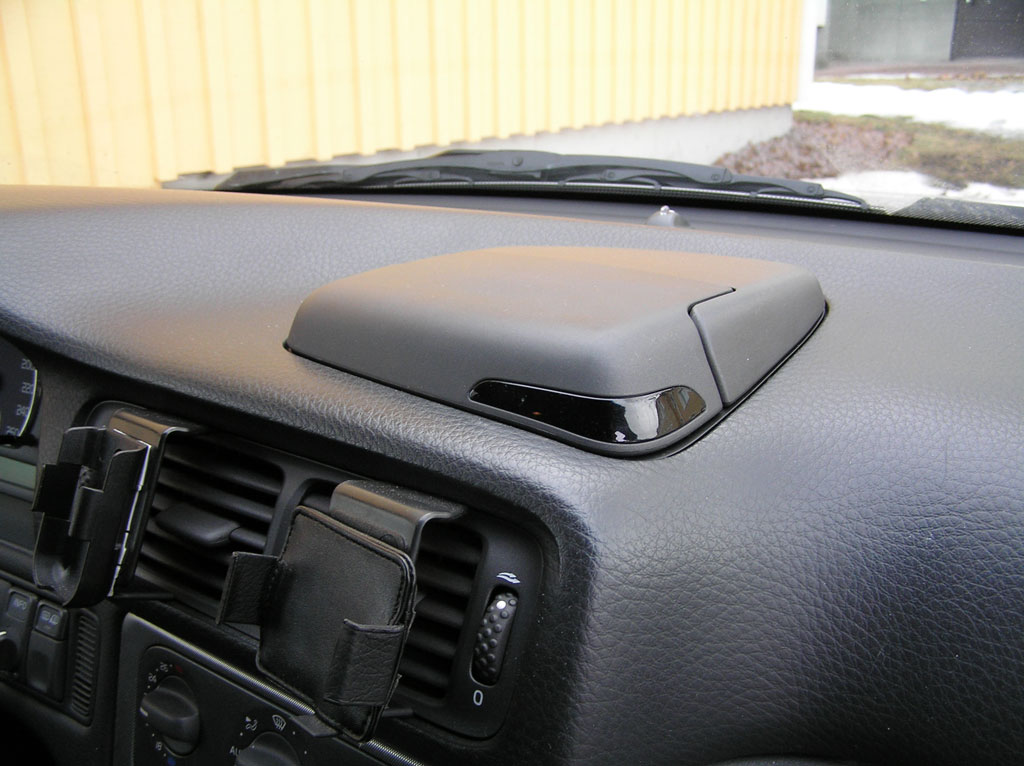

Display nedfälld

Display nedfälld

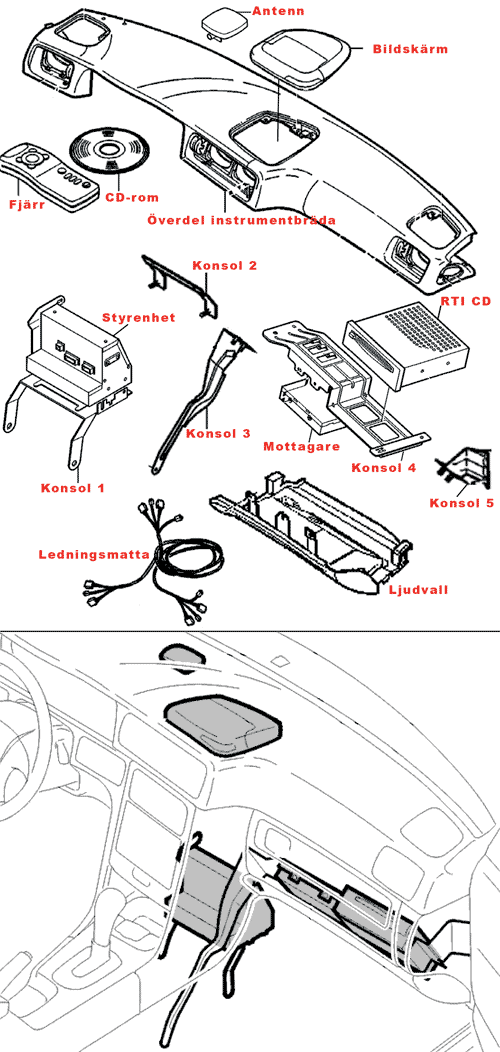

Komponenter och placering

Monteringsanvisning RTI  (PDF-fil)

Elschema RTI (PDF-fil)

CD Skivfodral

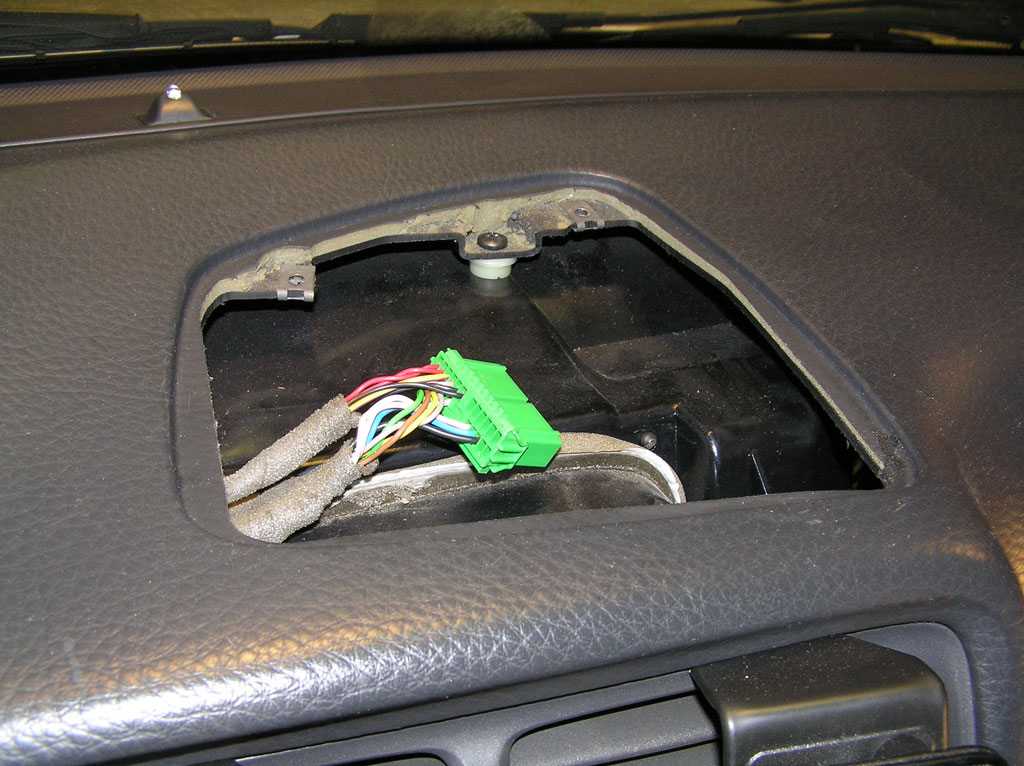

Hålet i instrumentbrädan när skärmen är borttagen

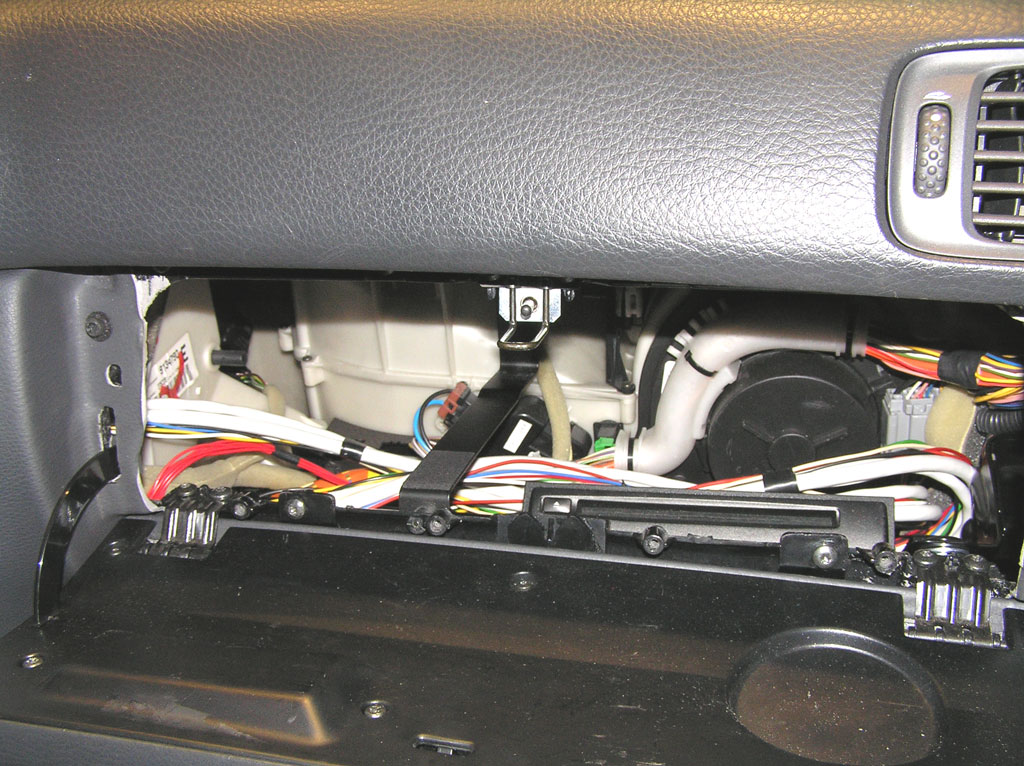

Handsfackinnehållet borttaget

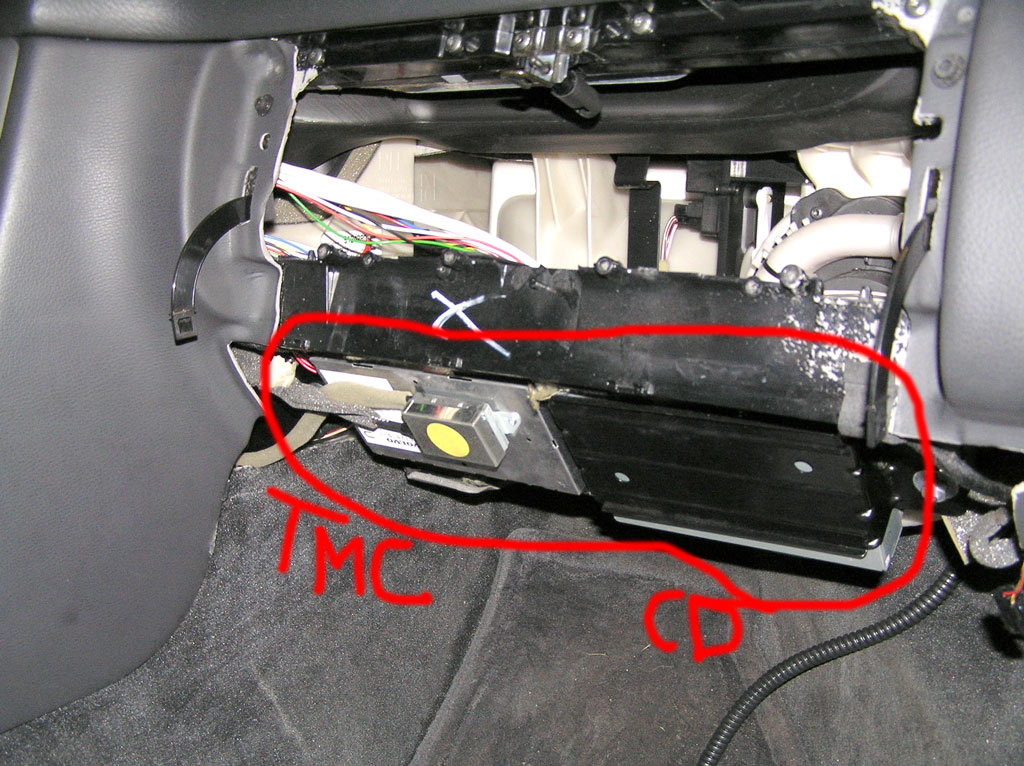

Underdelen på cd och tmc mottagare

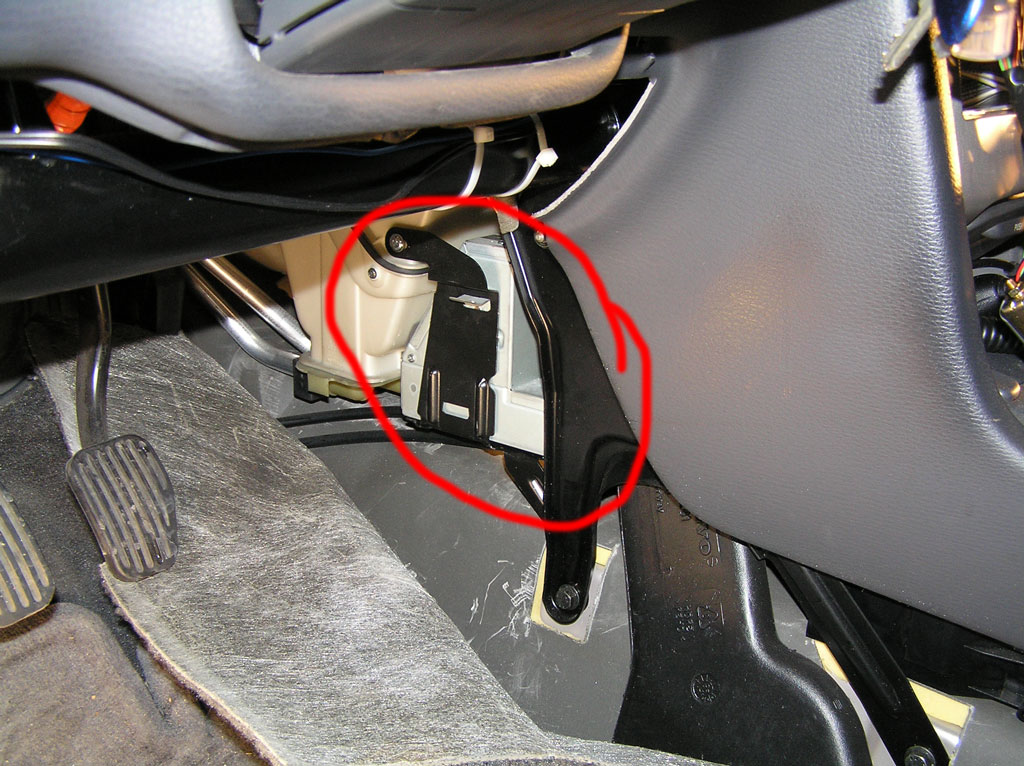

Styrenheten från vänstersida

Styrenheten från höger sida

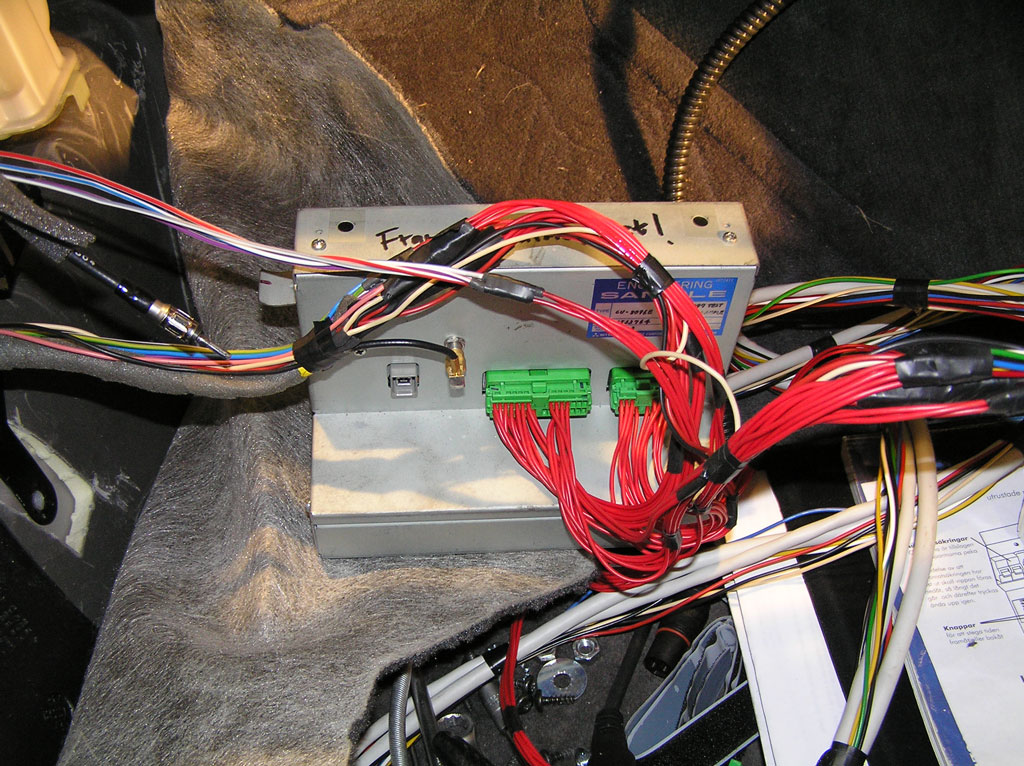

Styrenheten lös med kablar

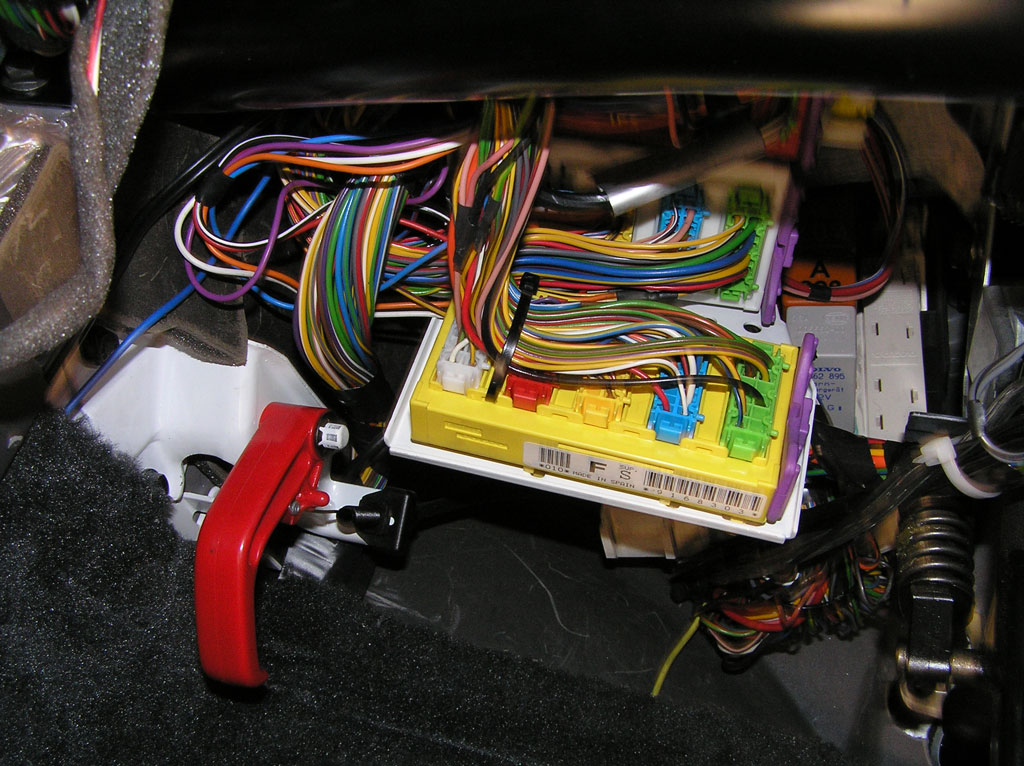

Kontaktstycken där kablarna kopplas in

Vita kontakten bortkopplad

Gula kontakten bortkopplad

Här kopplas det in för ljudet

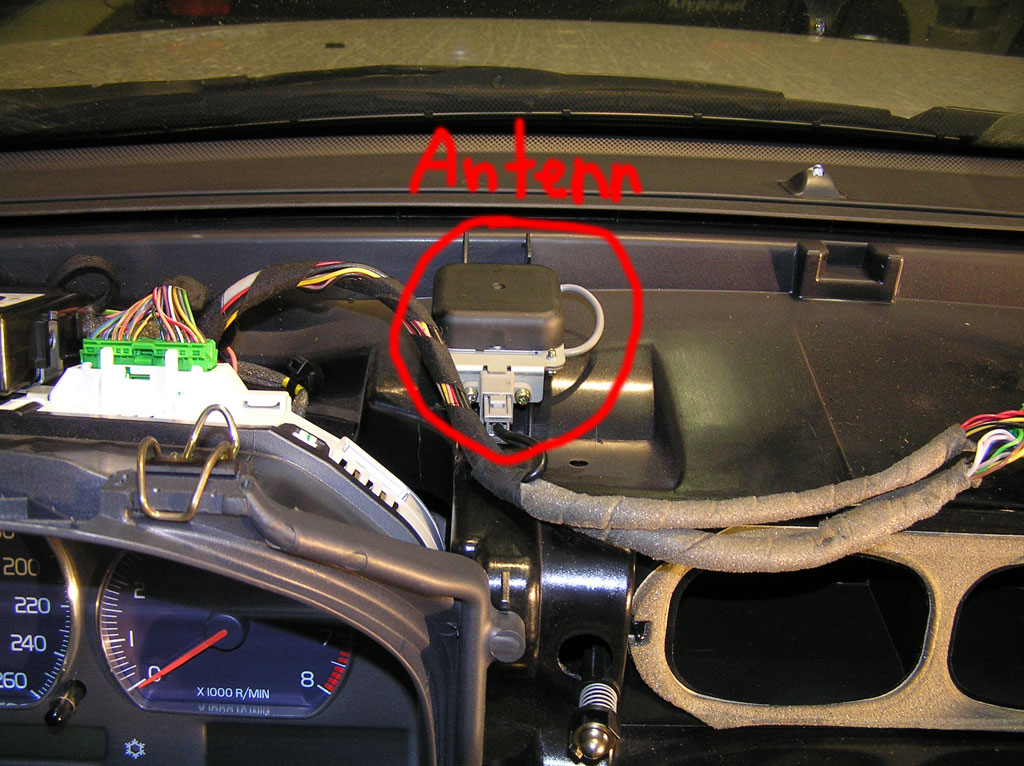

Här sitter antennen

Nerbantat el-schema för inkoppling i bilens kontaktstycken (se nedanför)
 färgerna i detta el-schema är delvis för egen kabelhärva men nedanstående stämmer.

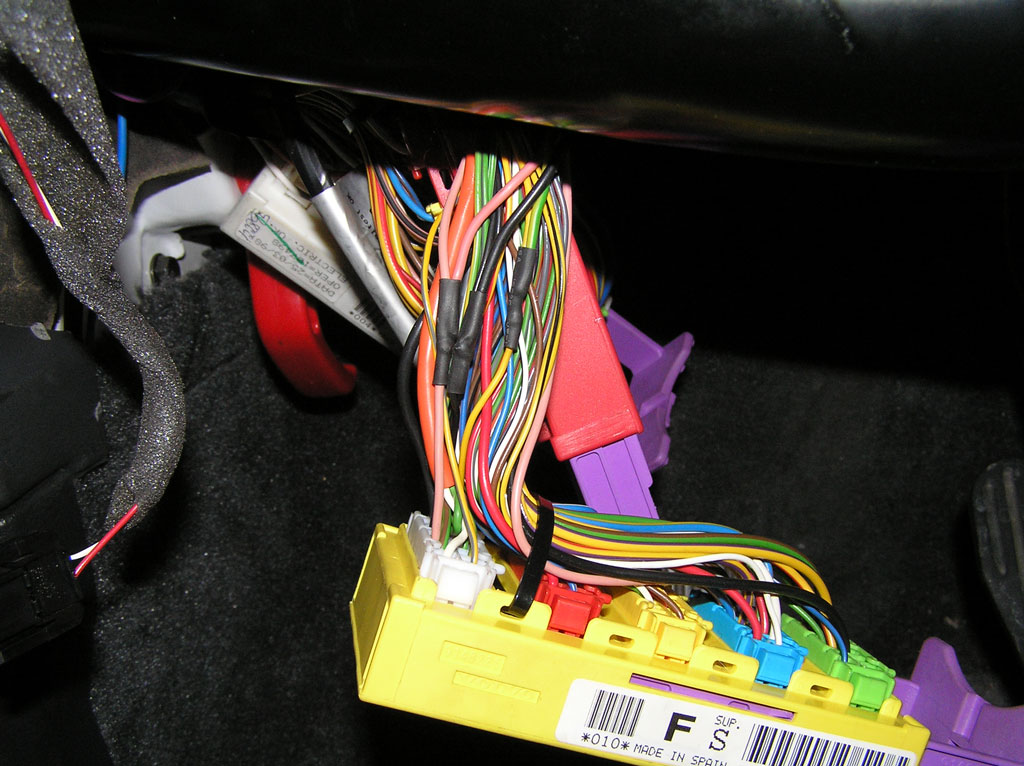

Kontakt 24(stora gula)/1E(vita 12 poliga)
24/1E stift 1 gul kabel (signal handbroms +12v)
24/1E stift 2 svart kabel (jordpunkt)
24/1E stift 10 rosa kabel (reostat knappbelysning +12v)

Kontakt 24(stora vita)/2A(gröna 12 poliga)
24/2A stift 12 gul/violett kabel (+12v tändning läge I, II)

Kontakt 24(stora vita)/2B(ljusblåa 12 poliga)
24/2B stift 4 röd kabel (+12v konstant)
24/2B stift 8 gul/svart kabel (hastighetssignal)

Kontakt 24(stora vita)/2C(gula 18 poliga)
24/2C stift 1 blå kabel (backljussignal +12v)
24/2C stift 18 vit kabel (obd2 signal)

Kontakt 24(stora vita)/2E(vita 18 poliga)
24/2E stift 11 blå/röd kabel (+12v tändning läge II)

Högtalarkablarna kopplades i kablage bakom stereon

Kontakt 24-1E Beskrivning av kontaktstycket

Kontakt 24-2ABCE Beskrivning av kontaktstycket
